消氣過濾器是流量計的附屬設備之一,它將介質的過濾與消氣功能合為一體,不僅可以濾掉流體中的固體雜質,又能減少或消Chu流體中的氣體,提高系統計量精度、延長計量設備的使用壽命。安裝方便,使用簡單,廣泛應用于液體介質的準確計量系統。
產品詳情
XG消氣過濾器、XG油氣分離器:
消氣過濾器是流量計的附屬設備之一,它將介質的過濾與消氣功能合為一體,不僅可以濾掉流體中的固體雜質,又能減少或消Chu流體中的氣體,提高系統計量精度、延長計量設備的使用壽命。安裝方便,使用簡單,廣泛應用于液體介質的準確計量系統。
XG消氣過濾器、XG油氣分離器工作原理:
當介質流入進口,通過安置在筒里的過濾網,將固體雜質去除,液體通過過濾網組件時,改變液體流動方向,使液體中的自由氣體和部分溶解氣體充分分離出來,氣體上升Zhi分離器頂部,形成氣體空間,出現油氣界面。隨著氣體增加,壓力增大,體積加大,油氣界面下降,當下降到一定程度時浮球裝置動作,打開氣閥使氣體排除,油氣界面上升,氣體空間縮小浮球裝置關閉氣閥,這一過程能使油、氣、固三者分離,從而實現了液體的消氣和過濾功能。
XG消氣過濾器、XG油氣分離器主要技術指標:
型號 | XG-40 | XG-50 | XG-80 | XG-100 | XG-150 | XG-200 | XG-250 | XG-300 | XG-350 |
公稱通徑mm | 40 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 |
流量范圍m3/h | 3.2~16 | 5~25 | 12~60 | 20~100 | 30~130 | 20~310 | 30~500 | 50~800 | 80~1000 |
介質溫度℃ | -10℃~60℃ | ||||||||
適用介質 | 汽油、煤油、柴油等 |
XG導閥式消氣過濾器、XG油氣分離器

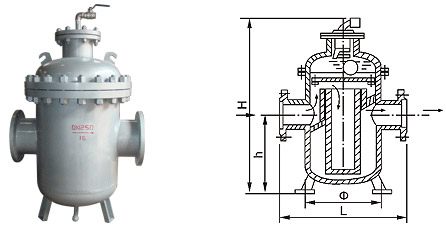

XG導閥式消氣過濾器、XG油氣分離器主要尺寸:
型號 | L | H | h | Φ |
XG-100A | 540 | 300 | 855 | 325 |
XG-150 | 680 | 380 | 1090 | 426 |
XG-200 | 820 | 550 | 1285 | 510 |
XG-200A | 700 | 620 | 1260 | 478 |
XG-250 | 940 | 600 | 1455 | 620 |
XG-300 | 1060 | 720 | 1810 | 724 |
XG-350 | 1180 | 860 | 2100 | 8 |
XG導閥式消氣過濾器、XG油氣分離器特點:
采用引導閥大浮球?qū)чy式結構,頂部排氣,排氣能力強,工作可靠。合理的內部結構與特定的介質流向以及大容積使油氣分離的能力成倍提高。
