阿司米閥門專業生產氣控碟形彈簧式安全閥,氣控碟形彈簧式安全閥是直接向大氣排出過量蒸汽的特殊專用閥門,彈簧式安全閥適用于火力發電廠蒸汽介質設備和管路上作為超壓保護裝置。
產品詳情
氣控碟形彈簧式安全閥是安裝在電站鍋爐過熱器或再熱器集箱上,作為一種直接向大氣排出過量蒸汽的特殊專用閥門。當鍋爐異常超壓時,閥門自動打開并排出過量蒸汽,壓力恢復正常后,閥門再行關閉并阻止介質繼續排放。安全閥一般采用圓柱形壓縮彈簧,而碟形彈簧在我國安全閥產品設計上卻很少采用。由于安全閥性能參數的要求,由此在設計上很難滿足彈簧的細長比要小于3.7(自由高度與彈簧中徑之比)而彈簧指數(中徑與鋼絲直徑之比)應在4~8范圍內選取的要求。而碟形彈簧則不受此限制,且熱穩定性佳,從安全閥設計結構上可以大幅度節約原材料。安全閥上部結構為活塞式氣控裝置,需外接0.6MPa的氣源控制安全閥緊急時開啟或關閉用。
用途
該閥門適用于火力發電廠(站)蒸汽介質設備和管路上,作為超壓保護裝置。當設備和管路內壓力超過允 許值時,閥門自動開啟,全量排放;當壓力降低到規定值時,閥門自動快速關閉,保證設備和管路安全、有Xiao運行。

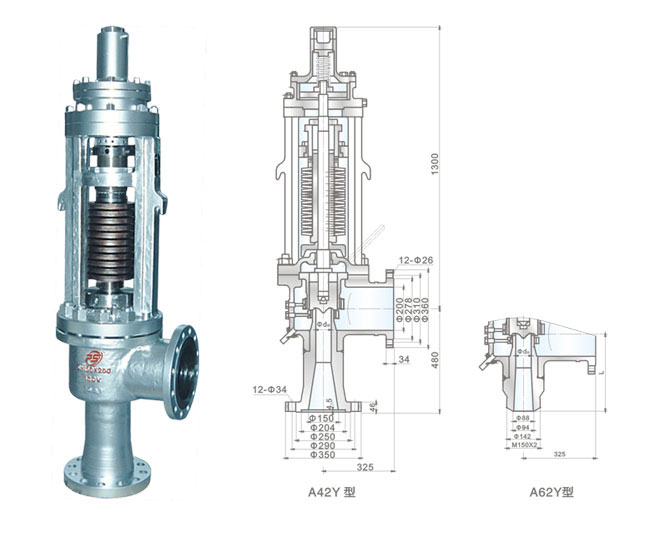

連接尺寸與重量
型號 | 通徑 | 尺寸 | 重量(KG) | |
do | L | |||
A62Y-P64100 | 70/80 | 70 | 347 | 453 |
A62Y-P3112 | 70/80 | 70 | 347 | 453 |
A62Y-P65140V | 70/80 | 70 | 375 | 453 |
A62Y-P65170V | 75/100 | 75 | 380 | 631 |
A42Y-P6526V | 110/150 | 110 | 480 | 953 |
A42Y-P6545V | 110/150 | 110 | 480 | 934 |
A42Y-P3326.5 | 110/150 | 110 | 480 | 953 |
