襯膠直通視鏡概述:襯膠直通視鏡:用于排液或受槽前的回流,冷卻水等液體管路上以觀察液體流動情況。閥體材料:有碳鋼、不銹鋼、襯膠、襯氟及304、316等多種。公稱壓力范圍:PN≤2.5MPa。
產品詳情

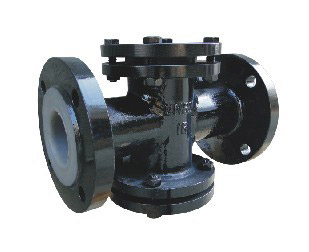

襯膠窺視鏡、襯膠直通視鏡
襯膠直通視鏡概述:
襯膠直通視鏡:用于排液或受槽前的回流,冷卻水等液體管路上以觀察液體流動情況。
閥體材料:有碳鋼、不銹鋼、襯膠、襯氟及304、316等多種。
公稱壓力范圍:PN≤2.5MPa。
工作溫度:金屬的在200℃以下,塑料的在80℃下,允許急變溫度80℃。公稱直徑范圍在15~200厘米。
襯膠直通視鏡主要尺寸:
產品代號 | 公稱直徑DN | 結構尺寸 | 玻璃板 | 備注 | |||
L | H | 直徑 | 厚度 | ||||
. | 15 | 180 | 165 | 50 | 10 | 1、本系列視鏡工作壓力≤5.0MPA 2、工作溫度:0~200℃,允許急變溫度<180℃ | |
. | 20 | 180 | 165 | 50 | 10 | ||
SG-IA-01 | 25 | 200 | 189 | 65 | 10 | ||
SG-IA-02 | 32 | 260 | 234 | 95 | 15 | ||
SG-IA-03 | 40 | 260 | 234 | 95 | 15 | ||
SG-IA-04 | 50 | 320 | 278 | 140 | 20 | ||
SG-IA-05 | 65 | 320 | 278 | 140 | 20 | ||
SG-IA-06 | 80 | 360 | 308 | 165 | 20 | ||
SG-IA-07 | 100 | 360 | 308 | 165 | 20 | ||
SG-IA-08 | 125 | 440 | 364 | 165 | 20 | ||
SG-IA-09 | 150 | 440 | 364 | 165 | 20 | ||
SG-IA-10 | 200 | 480 | 430 | 165 | 25 |
